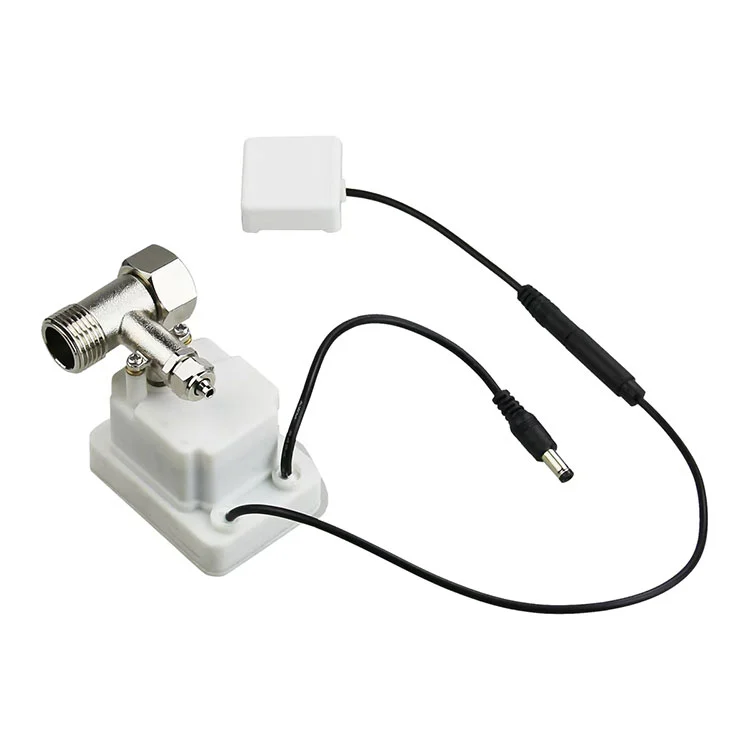

KY-KT-27 — Ақылды су есептегіштері мен тазарту жүйелеріне арналған 24 В су есептегішін тазарту клапанының жетекі.
≥1,8 Н·м шығыс моменті · 2400:1 өңделген металл-тісті азайту · IP66 корпусы · ≤10 с клапанның жауабы · ≤80 мА жұмыс тогы · 450 мА құлыпталған ротор тогы.
Электрлік қашықтан басқару пультін және қолмен төтенше жағдайда жұмыс істеуді қолдайды. Ағып кету туралы дабыл кабелі клапанның автоматты жабылуын және су контактісінде қызыл индикаторды іске қосады. DN15–DN20 клапан платформаларына арналған.
OEM теңшеу: кернеу, кабель ұзындығы және қосқыш, басқару логикасы, момент деңгейі, брендтеу және орау. Стандартты MOQ 500 данадан; үлгіні мақұлдағаннан кейін 15–25 жұмыс күні.Сәйкес баға ұсынысы үшін клапанның техникалық сипаттамаларын жіберіңіз.
Егер сіз ақылды су есептегіштеріне, тазарту жүйелеріне немесе көлем бойынша шағын құбырларды басқаруға арналған клапан жетектерін сатып алсаңыз, KY-KT-27 бір мақсат үшін жасалған: клапандарды команда бойынша сенімді жабу және ашу, өнімге немесе жобаға техникалық қызмет көрсету жүктемесін қоспай, циклден кейін цикл.
Kaiye смарт есептегіш ерте қабылданғаннан бері су есептегіш жетектерін шығарды, оның жылдық жетек қуаты10 миллион жинақжәне аппараттық құралдарды және басқару клапандарын өндіруде 30 жылдан астам тәжірибесі бар. KY-KT-27 көлемі дәлелденген платформаның бөлігі болып табылады, ол OEM интеграциясы, топтаманың тұрақтылығы және болжамды жеткізу уақыттары үшін әзірленген.
Бұл каталог толтырғышы емес. Төменде нақты жұмыс параметрлерін, монтаждау және сымдарды қосу логикасын, сатып алу шектеулерін және үлгіні мақұлдамас бұрын инженерлік топ қоятын техникалық сұрақтарды табасыз.
Көптеген смарт-метр клапандарының ақаулары электроникадан туындамайды. Олар ескі клапандардағы крутящий моменттің төмендеуінен, ылғалды өлшегіш қораптарындағы тығыздағыштың бұзылуынан немесе есептегіш платформасына сәйкес келмейтін сым конфигурацияларынан туындайды. KY-KT-27 осы үш сәтсіздікке тікелей жауап береді.
2400:1 металл тісті редукция арқылы ≥1,8 Н·м деп есептелген жетек DN15 және DN20 су есептегіш клапандары үшін өлшемді. Металл тісті доңғалақтар агломерацияланбайды, өңделеді, бұл ұзақ цикл кезінде айналу моментін сақтайды және тоқтау жағдайында тістердің жұлыну қаупін азайтады.
Есептегіш қораптары ылғалды, кейде су астында қалады және конденсацияға ұшырайды. IP66 корпусы жетекті және басқару электроникасын қорғайды, бұл жетекке сыртқы шұңқырларда, қосалқы шкафтарда және тазарту жабдығы қоршауларында жұмыс істеуге мүмкіндік береді.

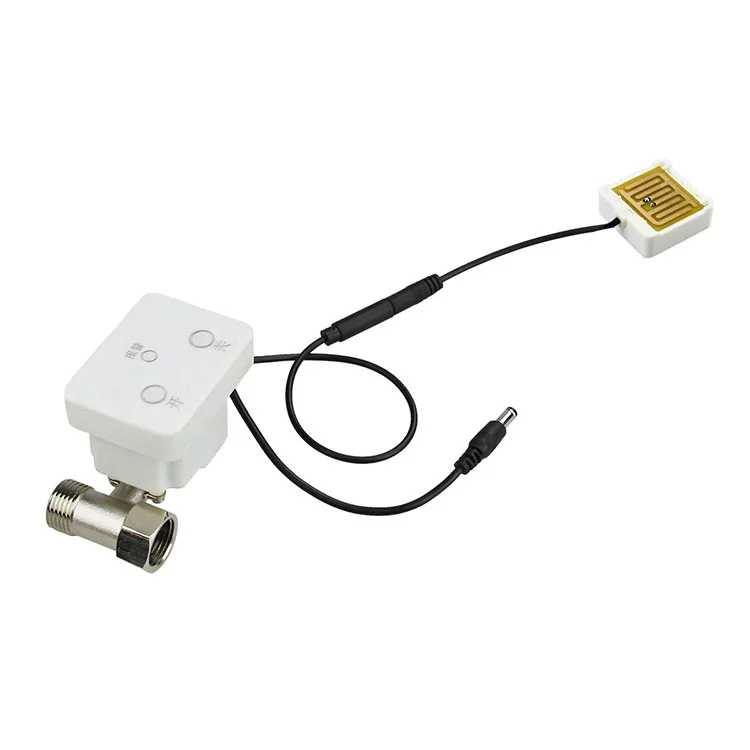

Қосымша су ағу дабылы кабелі судың жанасуын анықтағанда, жетек клапанды автоматты түрде жауып, қызыл индикаторды қосады. Бұл микробағдарламаның араласуына тәуелділікті азайтып, жоғары ағынды есептегіш электроникасынан тәуелсіз жұмыс істейтін қатты сымды қауіпсіздік реакциясы.
Орнату топтары қуат берілмес бұрын клапанды басқаруы керек, ал техникалық қызмет көрсету бригадалары қызмет көрсету кезінде клапанды ашу немесе жабу әдісін қажет етеді. KY-KT-27 электрлік қашықтан басқару пультімен бірге қолмен төтенше жағдайда жұмыс істеуді қолдайды, сондықтан клапан ешқашан бұралып қалмайды.
Төмендегі кесте стандартты KY-KT-27 конфигурациясын көрсетеді. Есептегіш платформаңыз басқа кернеуде, айналу моментінің қисығында немесе сымды қосу конвенциясында жұмыс істейтін болса, бұл параметрлерді OEM шолуы кезінде теңшеуге болады.
| Параметр | Стандартты мән | Сатып алу туралы ескерту |
|---|---|---|
| Үлгі | ҚЫ-КТ-27 | Үлгі және деректер парағындағы үлгі кодын растаңыз |
| Номиналды кернеу | 24 В тұрақты ток | Жұмыс диапазоны 23–25 В; есептегіштің қуат жолымен үйлесімділігін растаңыз |
| Жұмыс тогы | ≤80 мА | Күту режимінде ғана емес, клапанның қозғалысы кезінде ең жоғары токқа арналған бюджет |
| Құлыпталған роторлық ток | 450 мА | Драйвер мен қорғаныс тізбегінің өлшемін анықтау үшін пайдалы |
| Шығу моменті | ≥1,8 Н·м | Номиналды кернеуде өлшенеді; клапанның отыру моментіне қарсы растаңыз |
| Қысқарту коэффициенті | 2400:1 | DN15–DN20 клапан платформасына сәйкес келеді |
| Клапанның жауап беру уақыты | ≤10 с | Номиналды кернеуде ашудан жабуға немесе ашуға жақын |
| Су өткізбейтін рейтинг | IP66 | Ылғалды, шашырауға бейім және сыртқы есептегіш қоршаулар үшін қолайлы |
| Сымдар | Қуат кабелі + ағып кету дабылы кабелі | Кабель ұзындығы, қосқыш түрі және сым түсін теңшеуге болады |
Қолданбаңыз 3,6 В, 5 В немесе 12 В кернеуінде жұмыс істесе немесе басқа момент деңгейін қажет етсе, Kaiye инженерлік тобы стандартты SKU-ны үйлесімсіз клапан платформасына мәжбүрлеудің орнына клапанның жүктемесін қарап, сәйкес жетек конфигурациясын ұсына алады.
OEM сатып алушылары үшін жетек тек есептегіш корпусына, клапан бағанасына және басқару тақтасына сәйкес келетіндей жақсы. KY-KT-27 электр қуатын ағып кетуді анықтау тізбегінен ажырататын сым схемасы бар, кеңістігі шектеулі смарт-өлшегіш қоршауларға арналған ықшам, біріктірілген контурды пайдаланады.
Қуат сымдары.Жетек арнайы кабель арқылы қоректенеді. Жетек тізбегі қалыпты жұмыс тогы ≤80 мА болса да, 450 мА құлыпталған ротор тогы үшін өлшемді болуы керек, себебі клапанның орналасуы қысқа уақытта жоғары токты талап етуі мүмкін. Жетек өрісте ауыстырылатын болса, есептегіш тақтасында кері полярлық қорғаныс ұсынылады.
Ағып кету туралы дабыл сымдары.Ағып кету кабелі бөлек кіріс болып табылады. Сенсорлық кабель судың жанасуын анықтағанда, жетек клапанды жауып, қызыл дабыл индикаторын қосады. Бұл тізбекті өлшеу сигналы емес, қауіпсіздік кірісі ретінде қарастыру керек және байланыс ақаулығы ағып кетуден туындаған жабуды өшірмеу үшін байланыс модулінен тәуелсіз болуы керек.
Монтаждау интерфейсі.Жетек DN15–DN20 смарт-метр клапанының корпустарында қолданылатын клапан діңі мен монтаждау үлгісінің айналасында жасалған. Көлемді шығарар алдында сатып алушылар есептегіш корпусының ішіндегі өзек шаршысын, орнату саңылауларының аралығын және жетектің бағытын растауы керек. Кайе өндіріске тапсырыс берілгенге дейін механикалық сәйкестікті тексеру үшін үлгіні жеткізе алады.
Сондай-ақ есептегіш корпусын немесе клапанның толық жинағын сатып алсаңыз, жетекті басқару құралымен бірге қарауға болады.су есептегіш қабығыжәне құрастыру кезінде интерфейс сәйкессіздігін азайту үшін клапан корпусы.
Жетек шағын тесікті клапанды басқару үшін орналастырылған, мұнда электрлік қашықтан басқару және ақауға қарсы жабу жоғары жылдамдықты іске қосудан маңыздырақ. Әдеттегі көлемді қолданбаларға мыналар жатады:
Көп пәтерлі үйлерде және коммуналдық қызмет басқаратын тұрғын үй шоттарында шот ұсынуды бақылау, берешекті басқару және ағып кетуді жою үшін қашықтан ашу/жабу.
Ағып кетуді анықтауда автоматты өшіру, резервуар деңгейін бақылау және сүзгі циклі клапанының пайдалану орнында және коммерциялық тазарту жабдықтарында жұмыс істеуі.
Ескі қауымдастықтағы жөндеу, кампустың су ресурстарын басқару және индустриалды парктің қосалқы есептегіштерінде пакеттік орнату, мұнда жетектер төрт немесе бес таңбалы мөлшерде сатып алынады.
Жетекті су есептегіштерін өндірушілерге және клапанды автоматтандыру цехтарына жеткізуші құралды өз есептегішіне немесе клапан өніміне біріктіреді.
Жетек Kaiye компаниясының кеңірек су есептегіш құрамдас платформасының бөлігі болғандықтан, бірнеше құрамдастарды сатып алушылар біліктілік пен логистиканы біріктіре алады. Егер сіздің жобаңыз метр деңгейінде сымсыз байланысты да қажет етсе, жетек Kaiye's компаниясымен бірге жұмыс істеуге арналған.сымсыз су есептегішклапанды басқару және деректерді қашықтан жіберу екі бөлек білікті бөлік емес, бір жүйе ретінде қарастырылатын платформа.
B2B сатып алушылар үшін «өндіруші» каталогы бар сауда компаниясын ғана емес, процесті бақылауды білдіруі керек. Kaiye ISO 9001 сапа жүйесін басқарады, жетек жинақтары үшін автоматтандырылған өндірісті жүргізеді және жиырма жылдан астам су есептегіш жетектерін шығарады. KY-KT-27 бұл өндірістік базадан үш нақты жолмен пайда көреді:
Пакет консистенциясы.Металл берілістері басқарылатын өлшемдерге өңделеді. Автоматтандырылған құрастыру редуктор торының, шығару моментінің және жауап беру уақытының бірліктен бірлікке өзгеруін азайтады — пайдалы жоба бойынша мыңдаған жетектерді орнатқан кезде өте маңызды.
Кіріс инспекциясы және қорытынды сынақ.Стандартты өндіріс ағымдағы тартуды, жауап беру уақытын және клапан қозғалысын функционалдық тексерулерді қамтиды. Сатып алушылар көлемді тапсырыс бермес бұрын тексеру хаттамасы мен сынама алу жоспарын сұрай алады.
Бақылау мүмкіндігі.Үлгі коды, өндіріс партиясы және сынақ жазбалары дала мәселесі пайда болған жағдайда жобадағы әрбір жетекті күдікті ретінде қарастырудың орнына, зардап шеккен топты оқшаулауға болатындай сақталады. Kaiye өндірістік базасы мен сапа жүйесі туралы қосымша ақпаратты мына жерден қараңызкомпания профилі және өндіріске шолу.
KY-KT-27 стандартты блок ретінде қол жетімді, бірақ стандарт бекітілген дегенді білдірмейді. OEM және жобаны сатып алушылар үшін келесі элементтер әдетте техникалық шолудан кейін реттеледі:
Кернеу және жетек логикасы.Есептеуіш тақтасы 24 В орнына 3,6 В, 5 В немесе 12 В қоректендірсе, жетек жетегін қарап шығуға және сәйкестендіруге болады. Басқару сигналының полярлығын және ашу/жабу логикасын да тақтамен теңестіруге болады.
Кабель және қосқыш.Кабель ұзындығы, сым көрсеткіші, түс коды және қосқыш түрі есептегіш корпусы мен құрастыру құрылғысына сәйкес келуі үшін көрсетілуі мүмкін.
Айналым моменті мен беріліс қатынасы.Орналастыру моменті жоғары немесе діңгегінің әртүрлі геометриясы бар клапандар үшін стандартты 2400:1 конфигурациясына қарағанда баламалы беріліс қатынасы немесе қозғалтқыш деңгейі қолайлырақ болуы мүмкін.
Брендтеу және орау.Көлемді тапсырыстар үшін жеке жапсырма таңбалау, бейтарап қаптама және жобаға қатысты таңбалау қолжетімді.
Стандартты конфигурацияға арналған типтік MOQ 500 данадан басталады; теңшелген кернеу, кабель немесе бренд жоғарырақ MOQ және үлгіні бекіту қадамын қажет етуі мүмкін. Стандартты бірліктерді жеткізу уақыты тапсырыс саны мен құрамдастардың қолжетімділігіне байланысты PO және үлгі расталғаннан кейін әдетте 15–25 жұмыс күнін құрайды. Соңғы MOQ және жеткізу уақыты баға ұсынысы бойынша расталады.
Ең аз тапсырыс саны қанша?
Стандартты конфигурация 500 данадан басталады. Реттелетін кернеу, кабель, қосқыш немесе бренд жоғарырақ MOQ және үлгіні бекіту қадамын қажет етуі мүмкін.
Жетекті 3,6 В, 5 В немесе 12 В үшін теңшеуге бола ма?
Иә. Стандартты құрылғы тұрақты ток 24 В, бірақ техникалық бағалаудан кейін дискіні 3,6 В, 5 В немесе 12 В жүйелеріне қарап шығуға және сәйкестендіруге болады.
Жеткізу уақыты қандай?
Стандартты бірліктер тапсырыс саны мен құрамдастардың қолжетімділігіне байланысты PO және үлгіні растаудан кейін әдетте 15–25 жұмыс күнін құрайды.
Ол су ағып кеткенде клапанды автоматты түрде жабады ма?
Иә, ағып кету туралы дабыл кабелі судың жанасуын анықтағанда, жетек клапанды жауып, қызыл дабыл индикаторын қосады.
