DN15–DN25 смарт су есептегіштеріне арналған 3,6 В су есептегішінің сымсыз жетекі.
Сымсыз 2,0 мм 5 істікшелі қосу және ойнату қосылымы, кабельді дәнекерлеу жоқ. 3,6В тұрақты ток · 2,5–5В жұмыс істейді · қосарлы қысқарту: DN15–DN20 үшін 2400:1, DN25 үшін 3700:1 · ≥1,8–2,7 Н·м моменті · ≤25 мА жұмыс тогы · 450 мА ≤ ашық ток ≤ 1 – кл. IP67.
Есептегіштерді автоматтандырылған құрастыруға және батареямен жұмыс істейтін смарт есептегіш платформаларына арналған. PIN функциялары мен ретін теңшеуге болады.
OEM пин анықтамасы, қосқыш және брендті теңшеу. MOQ және жеткізу уақыты баға ұсынысы бойынша расталады.Сәйкес баға ұсынысы үшін есептегіш платформасының техникалық сипаттамаларын жіберіңіз.
Егер сіз смарт су есептегішін өндіру желісі үшін жетектерді сатып алсаңыз, мақұлдау сұрақтары болжамды болады: қосылым кабельді дәнекерлеуді қажет етеді ме, ескі клапандағы моментті ұстай ма және түйреуіш анықтамасы қайта өңдеусіз есептегіш тақтаңызға сәйкес келе ме? Бұл сымсыз жетек осы үш шектеуге негізделген.
Kaiye смарт есептегіш ерте қабылданғаннан бері су есептегіш жетектерін шығарды, оның жылдық жетек қуаты10 миллион жинақжәне аппараттық құралдарды және басқару клапандарын өндіруде 30 жылдан астам тәжірибесі бар. Бұл сымсыз жетек - OEM интеграциясы, топтаманың консистенциясы және болжамды жеткізу уақыттары үшін әзірленген, көлемі дәлелденген платформаның бөлігі.
Төменде қосылымды салыстыруды, жұмыс параметрлерін, түйреуіш анықтамасын, сатып алу шектеулерін және үлгіні мақұлдамас бұрын инженерлік топ қоятын техникалық сұрақтарды табасыз.

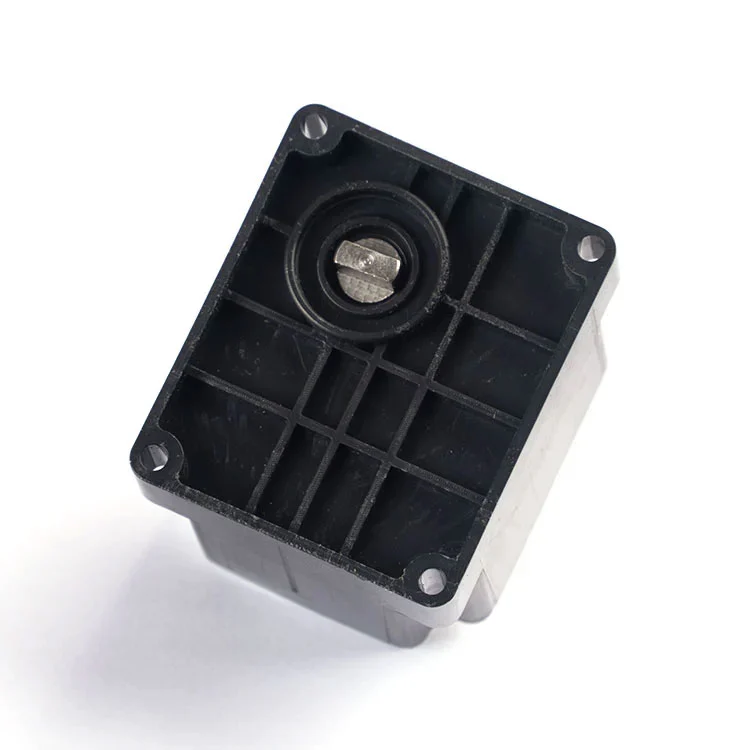

2,0 мм 5 істікшелі штепсельді есептегіш тақтасының розеткасымен туралаңыз және жетекті клапанның өзегіне орнатыңыз.
Штепсельдің толық орнатылғанын және түйреуіш контактінің тұрақты екенін тексеріңіз. Кабельді дәнекерлеу қажет емес.
Қуатты қосыңыз және партияны шығарар алдында ашу/жабу реакциясын, ток тартуын және клапанның қозғалысын тексеріңіз.
Төмендегі кесте сымсыз жетектің стандартты конфигурациясын көрсетеді. Есептегіш платформаңыз басқа кернеуде, айналу моментінің қисығында немесе түйреуіш анықтамасында жұмыс істейтін болса, бұл параметрлерді OEM шолуы кезінде теңшеуге болады.
| Параметр | Стандартты мән | Сатып алу туралы ескерту |
|---|---|---|
| Номиналды кернеу | 3,6 В тұрақты ток | Есептегіш батарея жинағымен үйлесімділікті растаңыз |
| Жұмыс істейтін кернеу диапазоны | 2,5–5 В тұрақты ток | Ауқымдағы жоғары кернеу үлкен момент береді, бірақ қызмет ету мерзімін қысқартады |
| Жұмыс тогы | ≤25 мА | Күту режимінде ғана емес, клапанның қозғалысы кезінде ең жоғары токқа арналған бюджет |
| Құлыпталған роторлық ток | Шамамен 450 мА (300 сериялы қозғалтқыш) | Драйвер мен қорғаныс тізбегінің өлшемін анықтау үшін пайдалы |
| Қысқарту коэффициенті | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Клапан өлшеміне сәйкестік азайту коэффициенті; DN25 үшін 2400:1 қолданбаңыз |
| Шығу моменті | ≥1,8 Н·м (2400:1) ≥2,7 Н·м (3700:1) |
Клапанның орналасу моменті мен құбыр өлшемін растаңыз |
| Ашық/жабу уақыты | ≤10 с (2400:1) ≤16 с (3700:1) |
Номиналды кернеуде ашудан жабуға немесе ашуға жақын |
| Су өткізбейтін рейтинг | IP67 | Шаң өткізбейтін және уақытша суға түсуден қорғалған |
| Байланыс | 2,0 мм 5 істікшелі қосу және ойнату, кабельді дәнекерлеу жоқ | PIN функциялары мен ретін теңшеуге болады |
Есептеуіш тақтасы басқа түйреуіш анықтамасын пайдаланса немесе басқа қосқышты күтсе, Kaiye инженерлік тобы стандартты штепсельді үйлесімсіз тақтаға мәжбүрлеудің орнына интерфейсті қарап шығып, сәйкес конфигурацияны ұсына алады.

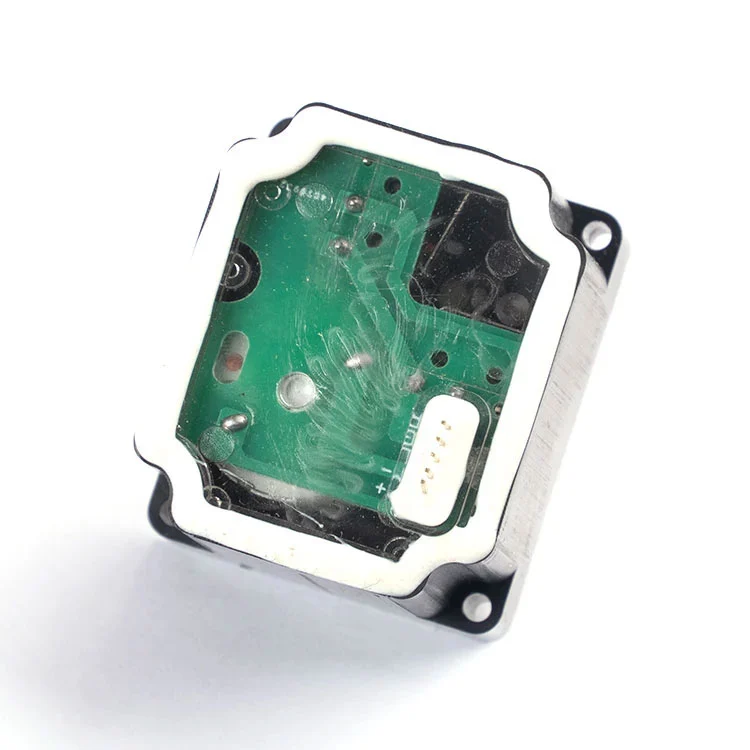

Жетек стандартты 2,0 мм 5 істікшелі интерфейсті пайдаланады. PIN функциялары мен ретін жоба талаптарына сәйкес реттеуге болады.
| PIN нөмірі (2,0 мм) | Pin функциясының анықтамасы |
|---|---|
| I | Клапанның ашық басқару сигналы |
| II | Жалпы терминал (COM) |
| III | Клапанды жабу басқару сигналы |
| IV | Тұрақты қуат оң (+) |
| V | Тұрақты ток теріс (-) |
Қуат түйреуіштері.IV және V түйреуіштер қозғалтқыш жетегін береді. Жетек тізбегі қалыпты жұмыс тогы ≤25 мА болса да, 450 мА құлыпталған ротор тогы үшін өлшемді болуы керек, себебі клапанның орналасуы қысқа уақытта жоғары токты талап етуі мүмкін. Жетек өрісте ауыстырылатын болса, есептегіш тақтасында кері полярлық қорғаныс ұсынылады.
Басқару түйреуіштері.I, II және III түйреуіштер ашық/жабық басқаруды және COM-ды жүзеге асырады. Бұл схема электр желісі емес, басқару кірісі ретінде қарастырылуы керек және байланыс ақаулығы клапанның басқаруын өшірмеуі үшін байланыс модулінен тәуелсіз болуы керек.

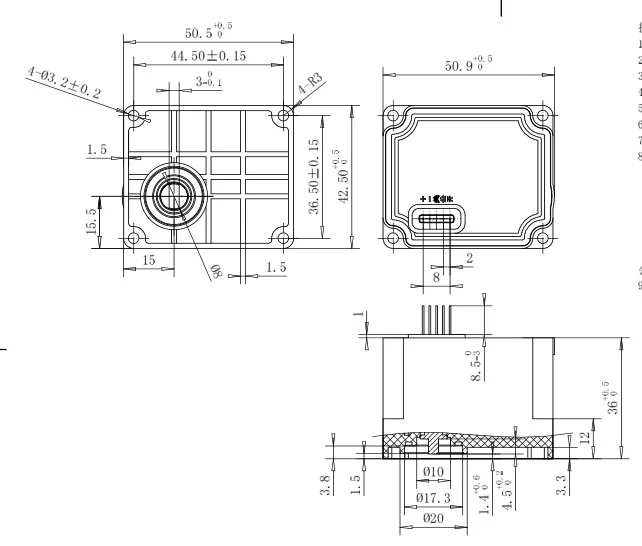

Көлемді шығарар алдында сатып алушылар есептегіш корпусының ішіндегі түйреуіштер ретін, аша бағытын және жетектің орнын растауы керек. Кайе өндірістік тапсырыс берілгенге дейін механикалық және электрлік жарамдылық тексеру үшін үлгіні жеткізе алады.
Жетек қосу және ойнату жинағы, төмен ток тарту және тұрақты түйреуіш қосылымы жоғары жылдамдықты іске қосудан маңыздырақ болатын смарт есептегіш платформалар үшін орналастырылған. Әдеттегі көлемді қолданбаларға мыналар жатады:
Жетек Kaiye компаниясының кеңірек су есептегіш құрамдас платформасының бөлігі болғандықтан, бірнеше құрамдастарды сатып алушылар біліктілік пен логистиканы біріктіре алады. Егер сіздің жобаңыз метр деңгейінде сымсыз байланысты да қажет етсе, жетек Kaiye's компаниясымен бірге жұмыс істеуге арналған.сымсыз су есептегішплатформа. Толық қарап шығуға да боладысу есептегішінің жетек диапазонықатысты үлгілер үшін.
B2B сатып алушылар үшін «өндіруші» каталогы бар сауда компаниясын ғана емес, процесті бақылауды білдіруі керек. Kaiye ISO 9001 сапа жүйесін басқарады, жетек жинақтары үшін автоматтандырылған өндірісті жүргізеді және жиырма жылдан астам су есептегіш жетектерін шығарады. Бұл сымсыз жетек осы өндірістік базадан үш нақты жолмен пайда көреді:
Пакет консистенциясы.Сымсыз түйреуіш қосылымы кабельді қолмен дәнекерлеуді жояды, бұл жетек құрастыруындағы блоктан блокқа вариацияның ең үлкен көздерінің бірі болып табылады. Автоматтандырылған құрастыру және басқарылатын түйреуіш өлшемдері контактіге қарсылық пен жауап беру уақытының өзгеруін азайтады.
Кіріс инспекциясы және қорытынды сынақ.Стандартты өндіріс ағымдағы тартуды, жауап беру уақытын және клапан қозғалысын функционалдық тексерулерді қамтиды. Сатып алушылар көлемді тапсырыс бермес бұрын тексеру хаттамасы мен сынама алу жоспарын сұрай алады.
Бақылау мүмкіндігі.Үлгі коды, өндіріс партиясы және сынақ жазбалары дала мәселесі пайда болған жағдайда жобадағы әрбір жетекті күдікті ретінде қарастырудың орнына, зардап шеккен топты оқшаулауға болатындай сақталады. Kaiye өндірістік базасы мен сапа жүйесі туралы қосымша ақпаратты мына жерден қараңызкомпания профилі және өндіріске шолу.
Сымсыз жетек стандартты блок ретінде қол жетімді, бірақ стандарт бекітілген дегенді білдірмейді. OEM және жобаны сатып алушылар үшін келесі элементтер әдетте техникалық шолудан кейін реттеледі:
Pin анықтамасы және реттілігі.PIN функциялары мен түйреуіш ретін есептегіш тақтаға сәйкес келтіруге болады.
Қосқыш және корпус.Штепсельдік құрылғының түрі, бағыты және жетек корпусы есептегіш қорапшасы мен құрастыру құрылғысына сәйкес келуі үшін белгіленуі мүмкін.
Қысқарту коэффициенті.Егер клапан өлшемі DN15–DN25 шегінен тыс болса немесе отыру моменті әдеттен тыс болса, баламалы беріліс қатынасы немесе қозғалтқыш деңгейі стандартты 2400:1 немесе 3700:1 конфигурациясынан қолайлырақ болуы мүмкін.
Брендтеу және орау.Көлемді тапсырыстар үшін жеке жапсырма таңбалау, бейтарап қаптама және жобаға қатысты таңбалау қолжетімді.
Әдеттегі MOQ және жеткізу уақыты баға ұсыныстарында расталады. Стандартты жеткізу тапсырыс саны мен құрамдастардың қолжетімділігіне байланысты PO және үлгіні растаудан кейін әдетте 15–30 күнді құрайды.
Бұл жетектегі «сым жоқ» нені білдіреді?
Бұл сымсыз түйреуіш қосылымын білдіреді: жетек 2,0 мм 5 істікшелі интерфейс арқылы есептегіш негізіне және электронды модульге кабельді дәнекерлеуді қажет етпей тікелей қосылады. Бұл құрастыруды жеңілдетеді және автоматтандырылған өндіріс желілерін қолдайды.
Сымсыз жетек қандай су есептегіш калибрлері үшін жарамды?
Ол DN15–DN25 смарт су есептегіштеріне арналған. DN15 және DN20 есептегіштері үшін 2400:1 азайтуды және DN25 есептегіштері үшін 3700:1 азайтуды пайдаланыңыз.
Пин анықтамасы дегеніміз не?
Стандартты 2,0 мм 5 істікшелі анықтамасы: I клапанның ашық басқару сигналы, II жалпы терминал (COM), III клапанды жабу басқару сигналы, IV тұрақты ток қуаты оң (+), V тұрақты ток қуаты теріс (-). PIN функциялары мен ретін теңшеуге болады.
Істік анықтаманы, кабельді немесе брендті теңшеуге бола ма?
Иә. Техникалық тексеруден кейін көлем тапсырыстары үшін түйреуіш функциялары, түйреуіштер реті, қосқыш түрі және жеке белгі белгіленуі мүмкін.
Тұрақты тапсырыстарды жеткізу уақыты қандай?
Жеткізу уақыты әдетте 15–30 күнді құрайды және үлгі мерзімі мен тапсырыс санына байланысты қысқа немесе ұзағырақ болуы мүмкін.
